Máquina de extrusão de tubo de PVC 280-560mm

Yongte High Quality

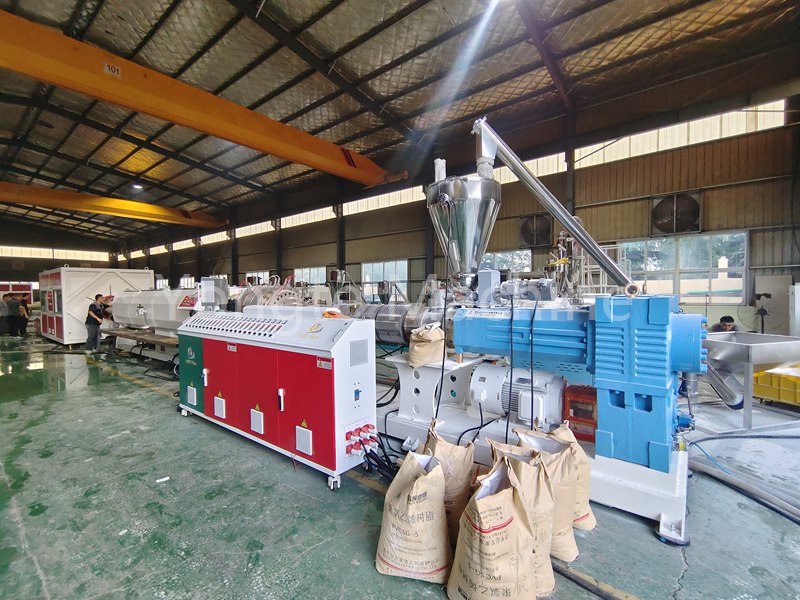

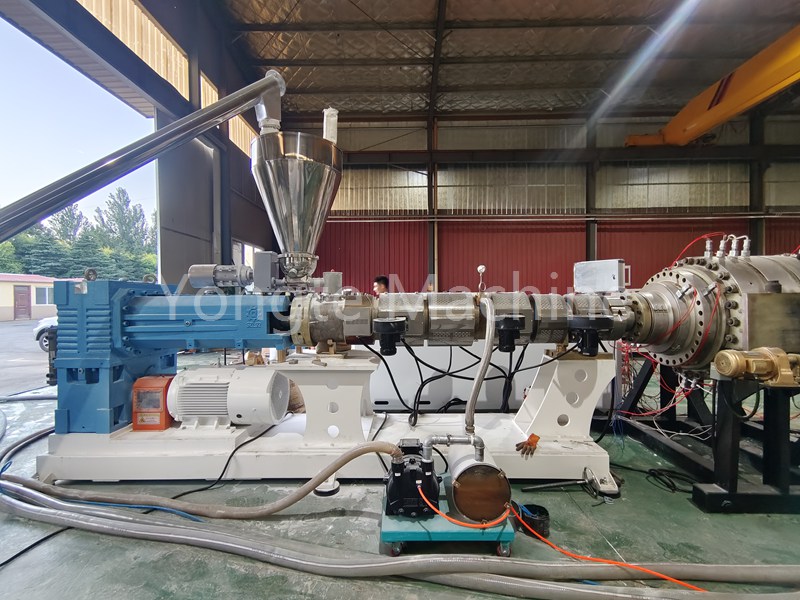

1. Extrusora:

- ** Parafuso **: Para a produção deste tubo de PVC maior de diâmetro, estamos equipados com a extrusora de teto duplo SJSZ92/188. O parafuso é feito de aço de liga de alta qualidade de 38crmoala. Após a nitragem, o revestimento do cromo duro e outros tratamentos, possui boa resistência ao desgaste e resistência à corrosão, o que pode garantir a plastificação e eficiente e a extrusão do material. Pode fornecer pressão de extrusão e capacidade de plastificação suficientes.

- ** Sistema de aquecimento **: O barril da extrusora está equipado com um sistema de aquecimento eficiente, usando um anel de aquecimento de alumínio fundido, que pode aquecer rápida e uniformemente o material para fazer com que o material PVC atinja um estado de fusão adequado. O sistema de aquecimento também está equipado com um ventilador de resfriamento para resfriar rapidamente o barril quando necessário e controlar a temperatura do material.

- ** Sistema de acionamento **: O motor de acionamento da extrusora adota um motor de servo de ímã permanente, que possui uma faixa de potência e velocidade suficiente para atender aos requisitos de diferentes velocidades de produção e pode obter controle preciso de velocidade para garantir a estabilidade do processo de extrusão.

2. Mold de tubo:

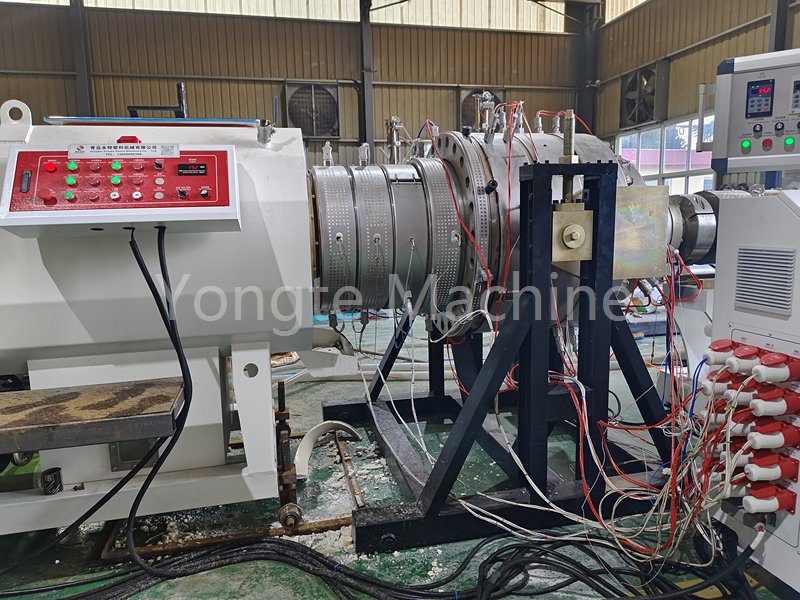

- ** Die Head **: A cabeça da matriz é o componente chave para a formação de tubos. A estrutura da cabeça da matriz é razoável, o que pode tornar o material de PVC fundido distribuído uniformemente na cavidade do molde, garantindo a uniformidade da espessura da parede e a precisão dimensional do tubo. A cabeça da matriz é feita de aço mofo de alta qualidade, que tem alta resistência à dureza e desgaste após o processamento de precisão e o tratamento térmico.

- ** mandril **: O mandril é um componente usado para formar a estrutura oca dentro do tubo. Seu tamanho e forma correspondem à cabeça da matriz, que pode garantir a precisão dimensional do diâmetro interno e a qualidade interna da superfície do tubo. O mandril é feito de aço de liga e a superfície é suavizada para reduzir o atrito com a parede interna do tubo.

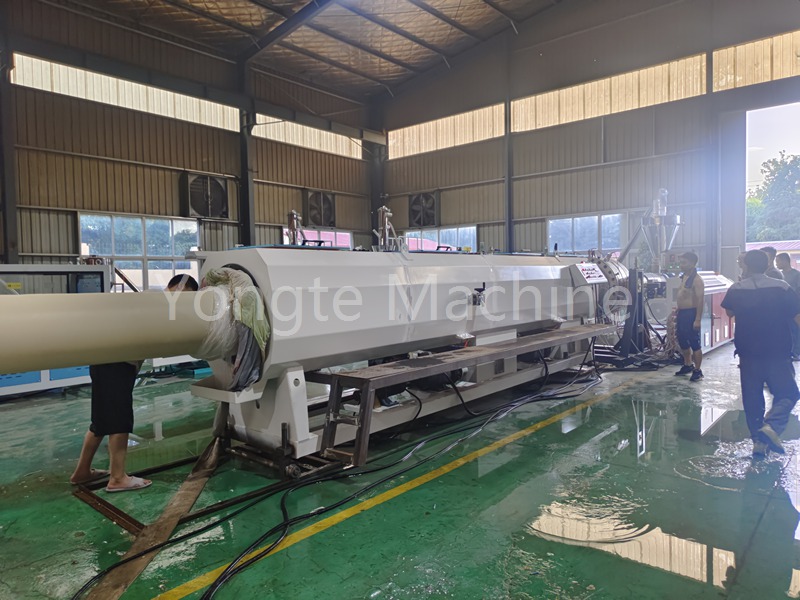

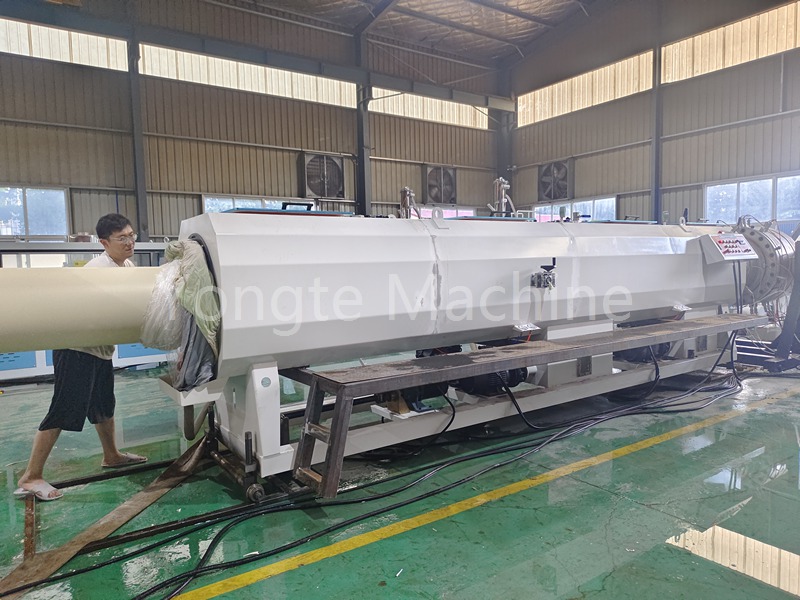

3. Tanque de calibração a vácuo e tanque de pulverização de água:

- ** Corpo da caixa **: O corpo da caixa da caixa de dimensionamento de vácuo é feito de aço inoxidável, que possui boa resistência à vedação e corrosão. O comprimento do corpo da caixa é de 6000 mm+3000mm para garantir que o tubo possa ser totalmente resfriado e modelado durante o processo de dimensionamento.

- ** Sistema de vácuo **: A caixa de dimensionamento de vácuo está equipada com um sistema de vácuo eficiente, que pode formar um certo grau de vácuo fora do tubo, para que o tubo fique próximo à cavidade do molde sob a ação do vácuo, garantindo assim a precisão e a redondez do tubo do diâmetro externo. A velocidade de potência e sucção da bomba de vácuo pode ser selecionada de acordo com as especificações e a velocidade de produção do tubo.

- ** Sistema de circulação de água **: A caixa de dimensionamento de vácuo também está equipada com um sistema de circulação de água para resfriar o tubo. O sistema de circulação de água deve garantir que a taxa de fluxo e a temperatura da água sejam estáveis ​​e possam retirar efetivamente o calor do tubo, para que o tubo possa ser rapidamente resfriado e moldado.

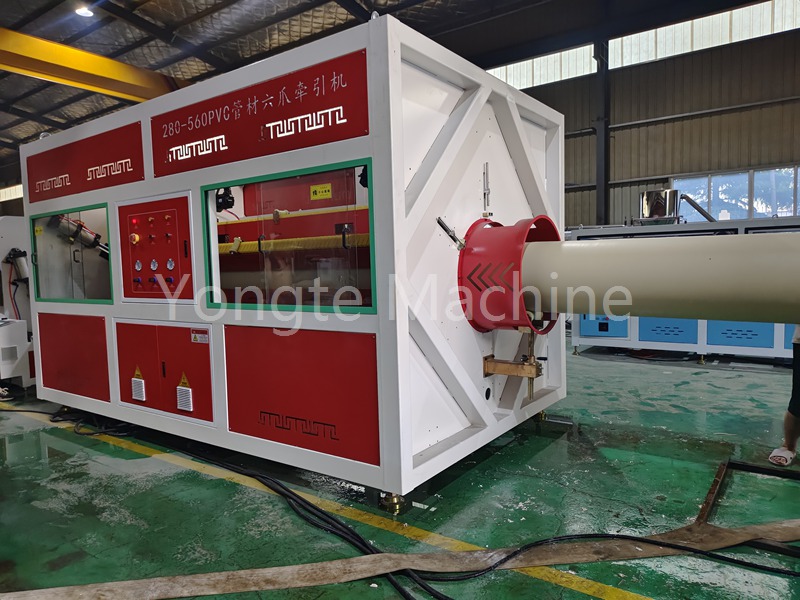

4. MACHING DA MÁQUINA:

-** Modo de transporte **: Para tubos de PVC de grande diâmetro de 280-560mm, a máquina de transportar seis garras tem tração e estabilidade suficientes, que é distribuída uniformemente na periferia externa do tubo para garantir a operação suave do tubo durante o processo de transferência.

- ** Sistema de regulação da velocidade **: O sistema de regulação da velocidade da máquina de transportar corresponde à velocidade da extrusora e pode obter regulação de velocidade síncrona para garantir a velocidade e a qualidade da produção do tubo. A faixa de regulação da velocidade da máquina de transportar é ampla o suficiente para atender aos requisitos de diferentes processos de produção.

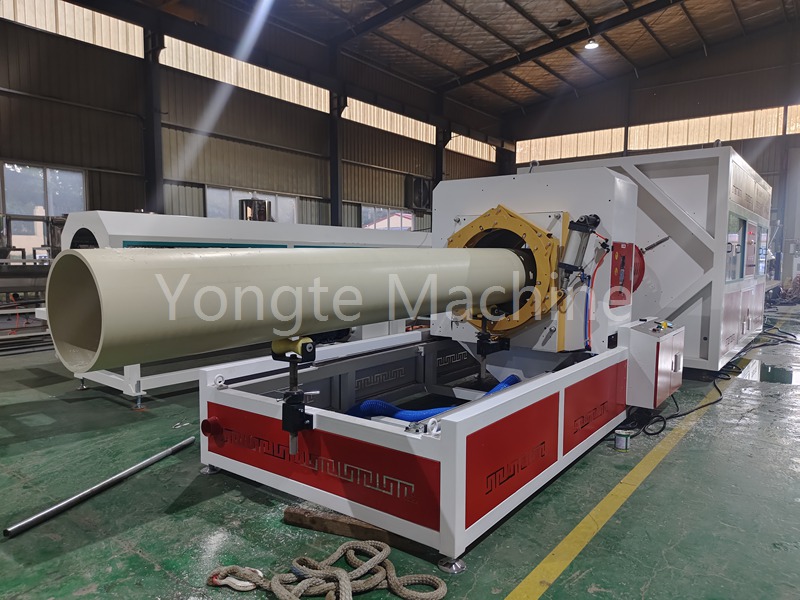

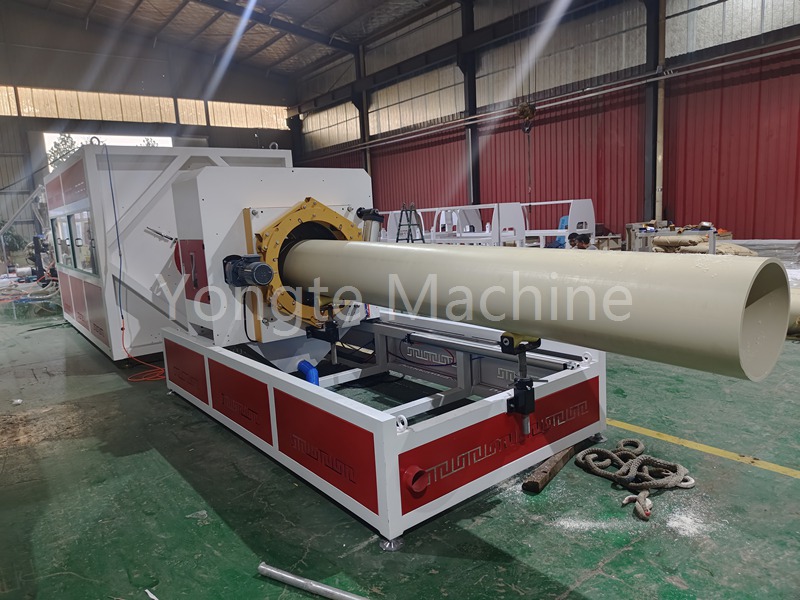

5. Máquina de corte:

- ** Método de corte **: O diâmetro e o número de dentes da máquina de corte da lâmina de serra são selecionados de acordo com o tamanho do tubo para garantir a eficiência e a qualidade do corte.

- ** Sistema de posicionamento **: A máquina de corte está equipada com um sistema de posicionamento preciso, que pode cortar com precisão o tubo de acordo com o comprimento definido.

6. Rack de giro: o rack de viragem é usado para empilhar e classificar os tubos cortados. Sua estrutura é firme e confiável, pode suportar o peso dos tubos de grande diâmetro, pode realizar uma virada automática e melhorar a eficiência da produção.
