315-630mm Máquina de fabricação de tubo de PVC

Compre Yongte 315-630mm Máquina de fabricação de tubos de PVC com preço barato de fábrica

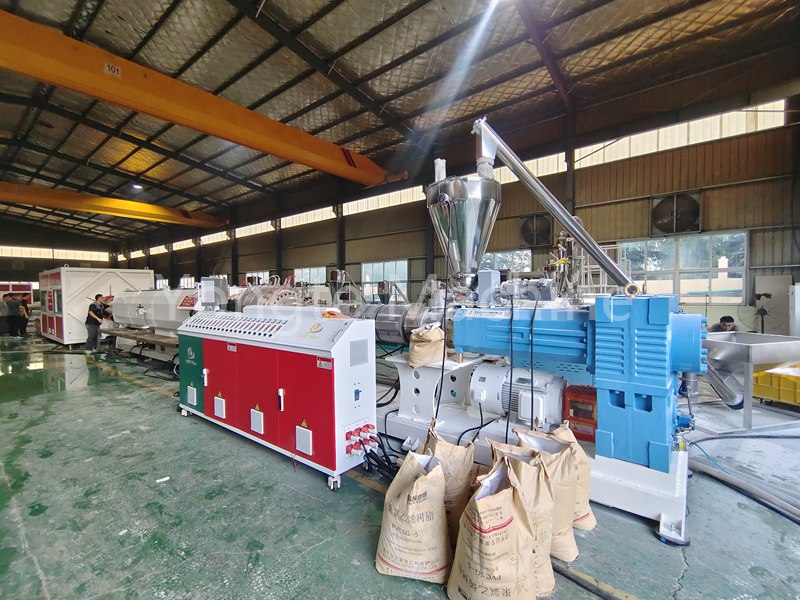

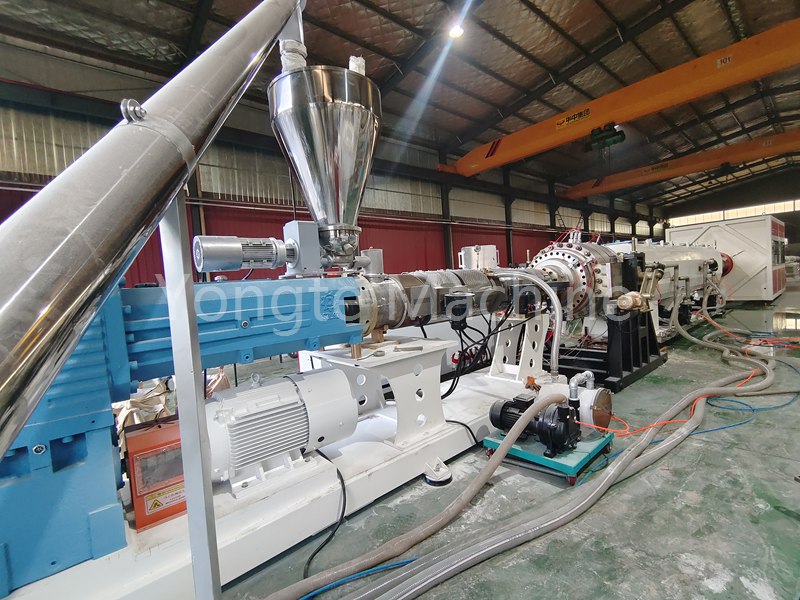

1. Extrusora:

• - Parafuso: para a produção deste tubo de PVC maior de diâmetro, estamos equipados com a extrusora de parafuso duplo SJSZ92/188. O parafuso é feito de aço de liga de alta qualidade de 38crmoala. Após a nitragem, o revestimento do cromo duro e outros tratamentos, possui boa resistência ao desgaste e resistência à corrosão, o que pode garantir a plastificação e eficiente e a extrusão do material. Pode fornecer pressão de extrusão e capacidade de plastificação suficientes.
• - Sistema de aquecimento: o barril da extrusora está equipado com um sistema de aquecimento eficiente, usando um anel de aquecimento de alumínio fundido, que pode aquecer de maneira rápida e uniforme o material para fazer com que o material PVC atinja um estado de fusão adequado. O sistema de aquecimento também está equipado com um ventilador de resfriamento para resfriar rapidamente o barril quando necessário e controlar a temperatura do material.
• - Sistema de acionamento: o motor de acionamento da extrusora adota um motor de servo de ímã permanente, que possui uma faixa de energia e velocidade suficiente para atender aos requisitos de diferentes velocidades de produção e pode obter controle preciso de velocidade para garantir a estabilidade do processo de extrusão.

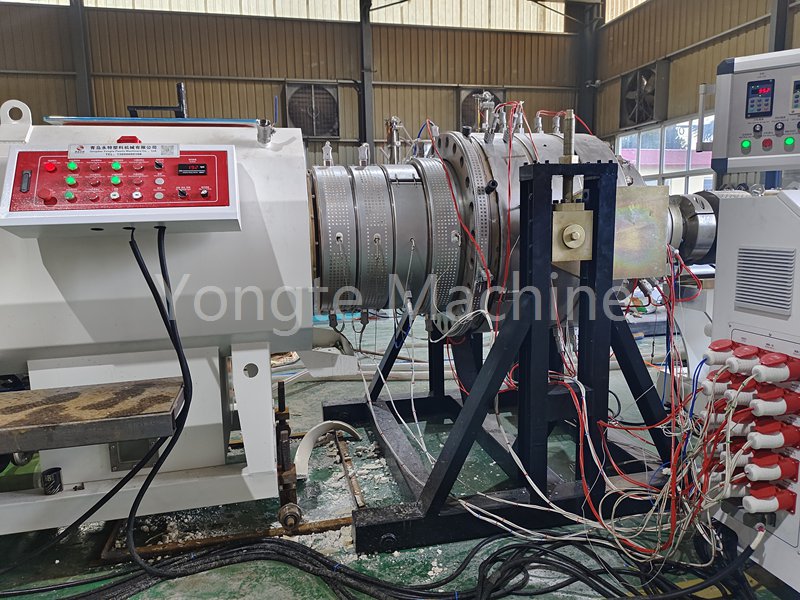

2. Moldes de tubo

• - Die Head: A cabeça da matriz é o componente chave para a formação de tubos. A estrutura da cabeça da matriz é razoável, o que pode tornar o material de PVC fundido distribuído uniformemente na cavidade do molde, garantindo a uniformidade da espessura da parede e a precisão dimensional do tubo. A cabeça da matriz é feita de aço mofo de alta qualidade, que tem alta resistência à dureza e desgaste após o processamento de precisão e o tratamento térmico.
• - Mandrel: O mandril é um componente usado para formar a estrutura oca dentro do tubo. Seu tamanho e forma correspondem à cabeça da matriz, que pode garantir a precisão dimensional do diâmetro interno e a qualidade interna da superfície do tubo. O mandril é feito de aço de liga e a superfície é suavizada para reduzir o atrito com a parede interna do tubo.

3. Tanque de calibração a vácuo e tanque de pulverização de água

• - Corpo da caixa: o corpo da caixa da caixa de dimensionamento a vácuo é feito de aço inoxidável, que possui boa resistência à vedação e corrosão. O comprimento do corpo da caixa é de 6000 mm+3000mm para garantir que o tubo possa ser totalmente resfriado e modelado durante o processo de dimensionamento.
• - Sistema de vácuo: a caixa de dimensionamento de vácuo está equipada com um sistema de vácuo eficiente, que pode formar um certo grau de vácuo fora do tubo, para que o tubo fique próximo à cavidade do molde sob a ação do vácuo, garantindo assim a precisão do tamanho do diâmetro externo e a arredondamento do tubo. A velocidade de potência e sucção da bomba de vácuo pode ser selecionada de acordo com as especificações e a velocidade de produção do tubo.
• - Sistema de circulação de água: a caixa de dimensionamento a vácuo também está equipada com um sistema de circulação de água para resfriar o tubo. O sistema de circulação de água deve garantir que a taxa de fluxo e a temperatura da água sejam estáveis ​​e possam retirar efetivamente o calor do tubo, para que o tubo possa ser rapidamente resfriado e moldado.

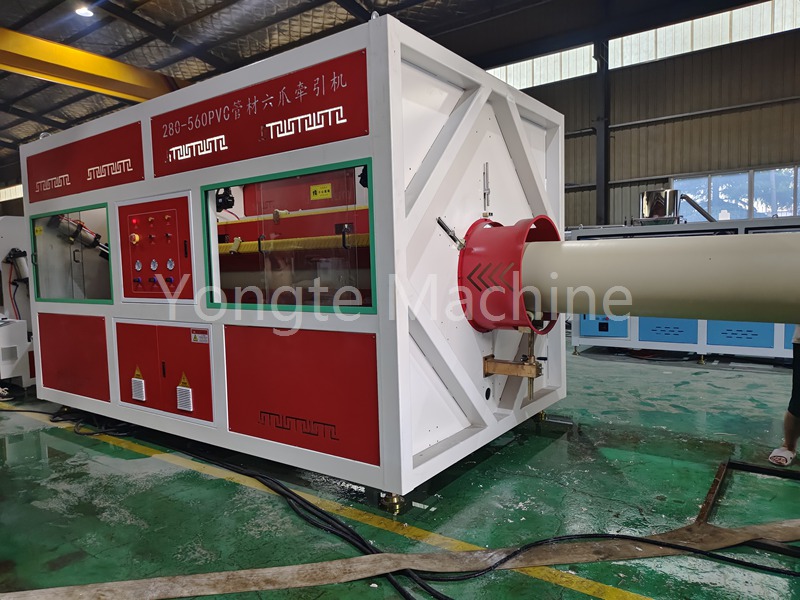

4. Transportando a máquina

• -Modo de transporte: Para tubos de PVC de grande diâmetro de 280-560mm, a máquina de transportar seis garras tem tração e estabilidade suficientes, que é distribuída uniformemente na periferia externa do tubo para garantir a operação suave do tubo durante o processo de transmissão.
• - Sistema de regulação da velocidade: o sistema de regulação da velocidade da máquina de transportar corresponde à velocidade da extrusora e pode obter regulação de velocidade síncrona para garantir a velocidade e a qualidade da produção do tubo. A faixa de regulação da velocidade da máquina de transportar é ampla o suficiente para atender aos requisitos de diferentes processos de produção.

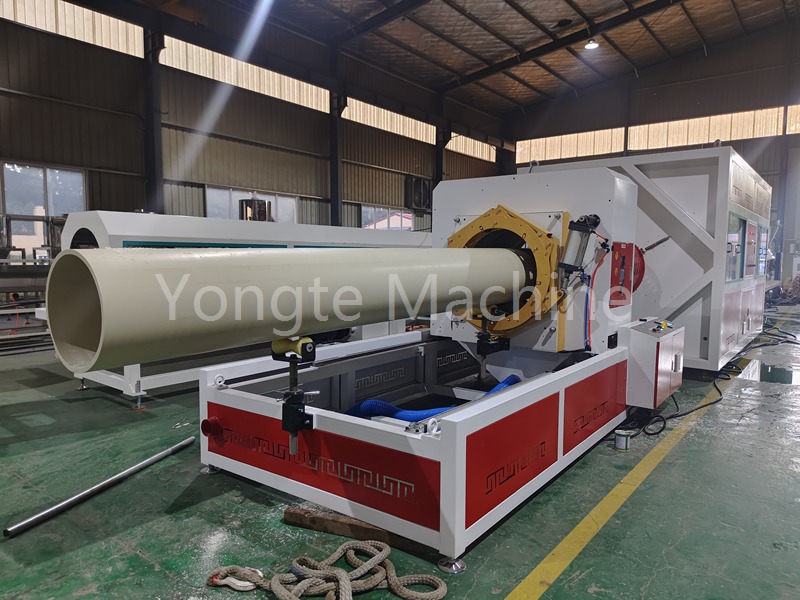

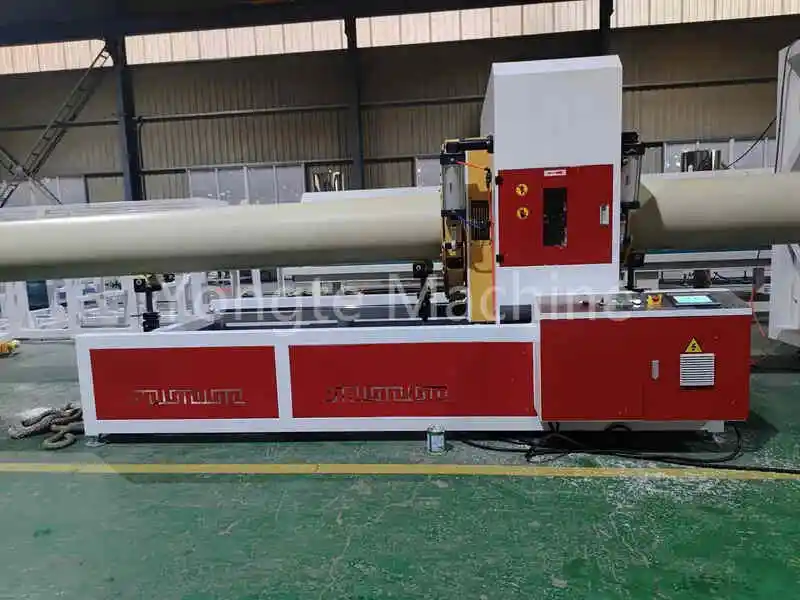

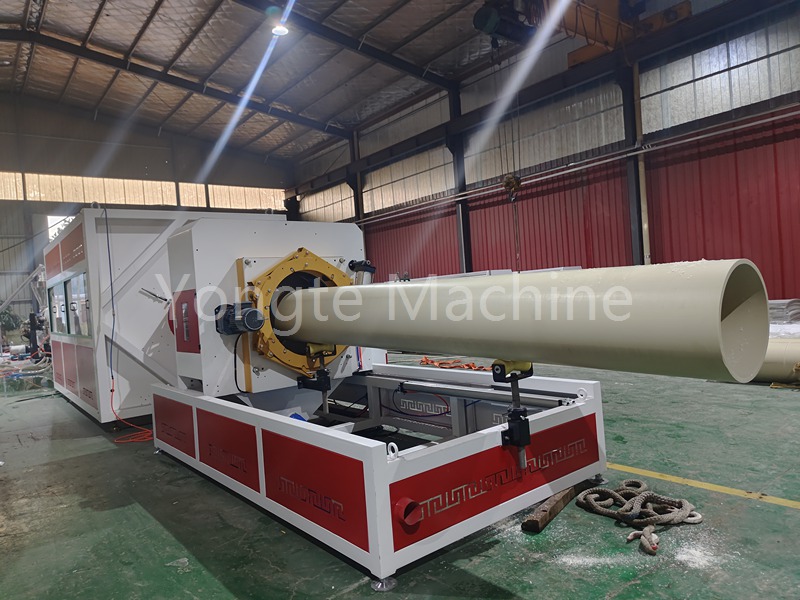

5. Máquina de corte

• - Método de corte: o diâmetro e o número de dentes da máquina de corte de lâmina de serra são selecionados de acordo com o tamanho do tubo para garantir a eficiência e a qualidade do corte.
• - Sistema de posicionamento: a máquina de corte está equipada com um sistema de posicionamento preciso, que pode cortar com precisão o tubo de acordo com o comprimento definido.

6. Turning rack:O rack de viragem é usado para empilhar e classificar os tubos cortados. Sua estrutura é firme e confiável, pode suportar o peso dos tubos de grande diâmetro, pode realizar uma virada automática e melhorar a eficiência da produção.
