Máquina de fabricação de tubos PPR

Máquina de tubo PPR de alta qualidade para venda - A máquina de fabricação de tubos PPR Yongte adota servo motor avançado e sistema de controle PLC, garantindo produção estável de tubos PPR de água quente e fria com alta eficiência e baixo consumo de energia.

Modelo:16-63mm

Enviar consulta

Descrição do produto

A máquina de fabricação de tubos PPR Yongte é um sistema de produção industrial especializado projetado para a fabricação contínua de tubos PPR (copolímero aleatório de polipropileno) de alta qualidade. Esses tubos são amplamente reconhecidos por sua superfície interna excepcionalmente lisa e precisão dimensional altamente uniforme.

O tubo PPR emergiu como a solução líder em aplicações globais, como abastecimento de água potável, drenagem de edifícios, sistemas de piso radiante e diversas redes de transporte de fluidos industriais. A sua posição dominante no mercado é atribuída a um conjunto de excelentes vantagens inerentes: o material é atóxico e inodoro, garantindo a segurança da água; suporta altas temperaturas e resiste eficazmente à corrosão; e oferece desempenho superior de isolamento térmico, contribuindo para a eficiência energética. Além disso, a engenharia de precisão da máquina

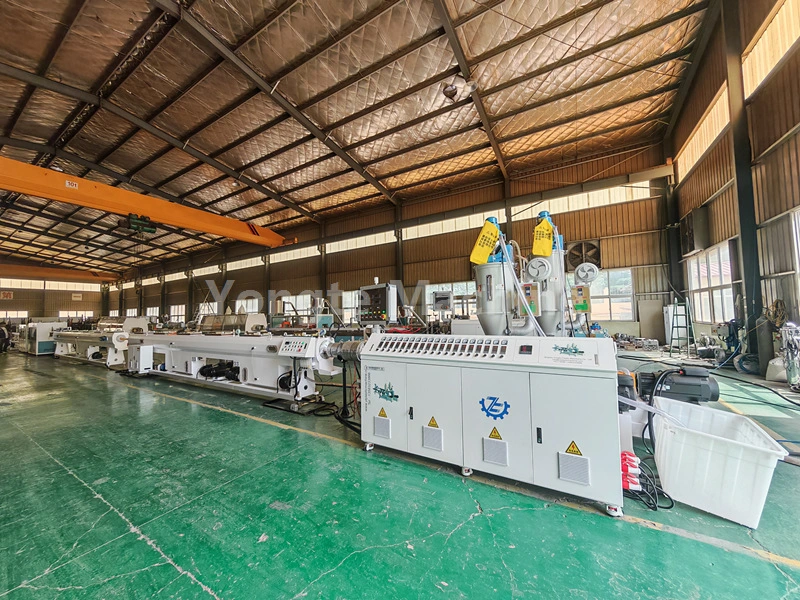

Ao empregar tecnologia avançada de extrusão de parafuso único de alta eficiência, esta linha de extrusão garante um processo de fabricação estável e confiável para tubos PPR com diâmetros externos que variam de 16 mm a 63 mm. O equipamento é caracterizado por seu alto grau de automação, eficiência de produção significativamente melhorada e capacidade de fornecer consistentemente produtos de qualidade excelente e uniforme.

Fluxo de Produção

Resina PPR + masterbatch de cores → mistura → alimentação a vácuo → secagem → plastificação da extrusora (180-210 ℃) → formação de molde → calibração a vácuo → resfriamento por spray em vários estágios → impressão a laser → tração de retirada → corte de comprimento fixo → empilhamento do produto acabado

Parâmetro do produto

Técnico	Parâmetro	Observações
Matéria-prima	Resina PPR	Resina de polipropileno copolímero aleatório e masterbatch de cores
Diâmetro do tubo	16-63mm	Tamanhos padrão: 16,20,25,32,40,50,63mm
Modelo de extrusora	SJ65/33	Diâmetro 65 mm, proporção de aspecto 33:1
Capacidade de extrusão	220kg/hora	Pequenas variações nas formulações de matérias-primas e parâmetros de processo
Potência do motor principal	55kW	Servo motor inovador
Velocidade da linha de produção	3-12m/min	Frequência ajustável, com vazão mínima de 15m/min
Potência total instalada	Aproximadamente 90 kW	incluindo equipamento auxiliar e potência de aquecimento
Consumo de energia	Aproximadamente 40 kW	Consumo real de energia durante a produção estável
Sistema de refrigeração	Modelagem a vácuo de 9m + Resfriamento por spray de 9m	Certifique-se de que os tubos PPR estejam bem formados e totalmente resfriados
Precisão de corte	±1 mm	Controle de erros de corte sem cavacos de comprimento constante
tensão de trabalho	380V/50Hz (trifásico)	Pode ser personalizado de acordo com as necessidades do cliente
Comprimento total do dispositivo	Aproximadamente 32 metros	A máquina de fabricação de tubos PPR pode ser personalizada para 22 a 24 metros com base nas necessidades do cliente.

Detalhes do produto

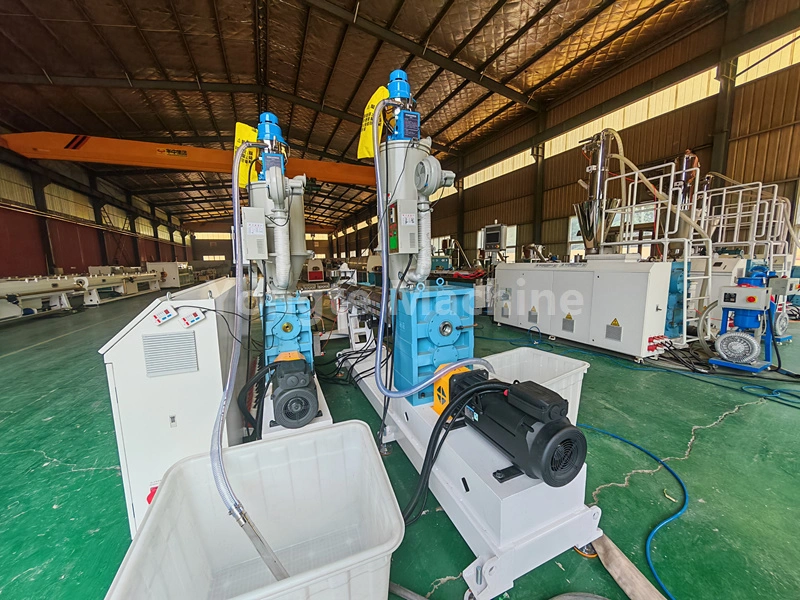

1. Sistema de processamento de matéria-prima: material PE misturado com aditivos (por exemplo, masterbatches de cores) no misturador. O alimentador a vácuo envia automaticamente a mistura para o funil de secagem da extrusora, removendo a umidade até ≤0,1% – fundamental para a consistência do produto.

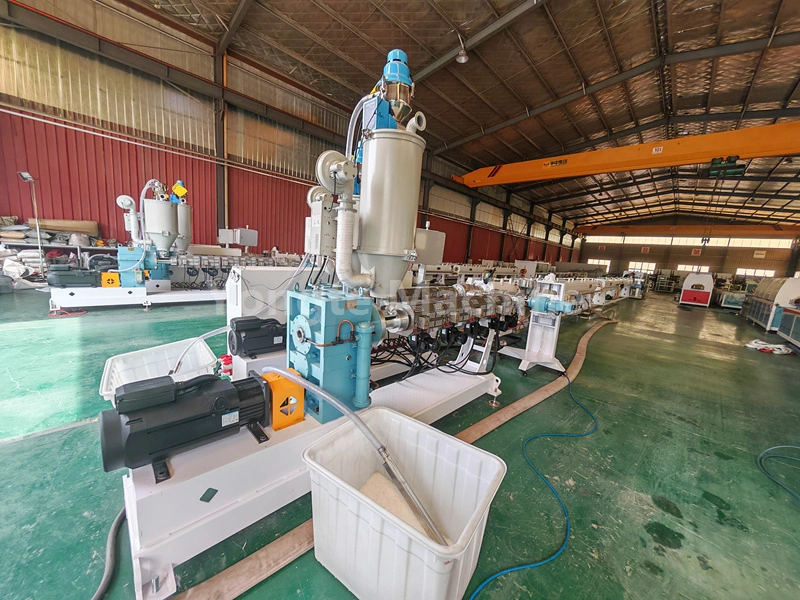

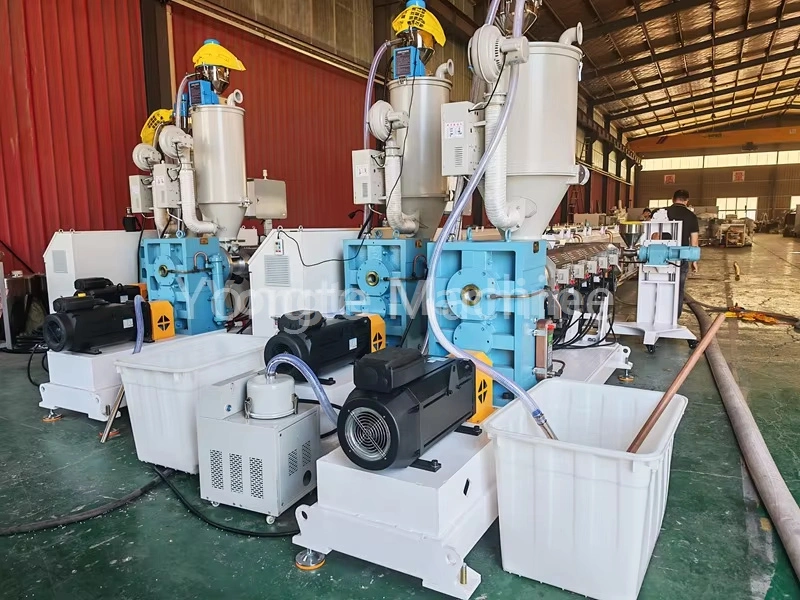

2. Extrusora de tubo PPR: usa extrusora de parafuso único de alta eficiência SJ65/33 com servo motor de 55KW (reduz o uso de energia em aproximadamente 20%). Possui caixa de engrenagens de acionamento direto (maior eficiência, manutenção mais fácil), corpo de parafuso de liga de aço 38CrMoALA durável (nitretado, resistente ao desgaste/ferrugem), sistema de aquecimento infravermelho e controle automático de temperatura Omron.

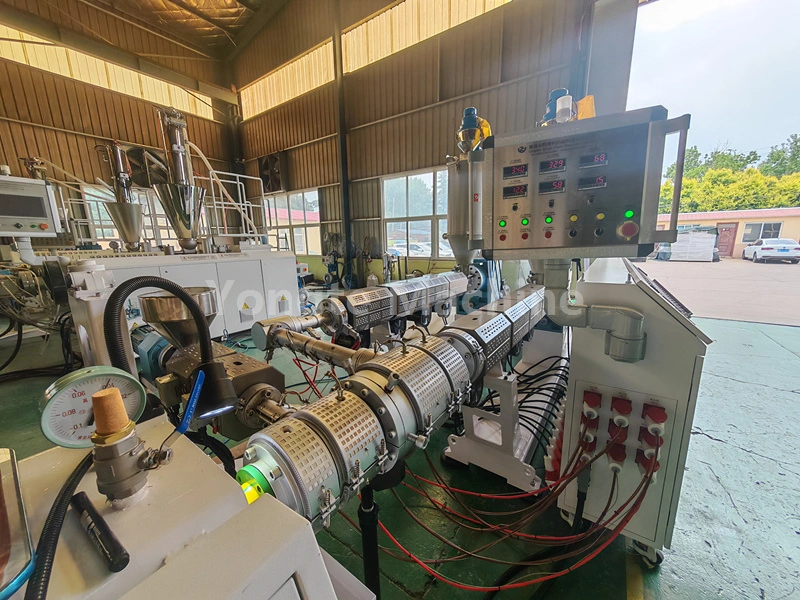

3. Extrusora de linha de marcação: A extrusora SJ25 é utilizada para imprimir linhas de marcação em tubos PPR. É capaz de produzir uma única linha de marcação ou múltiplas linhas de marcação, dependendo das especificações do cliente.

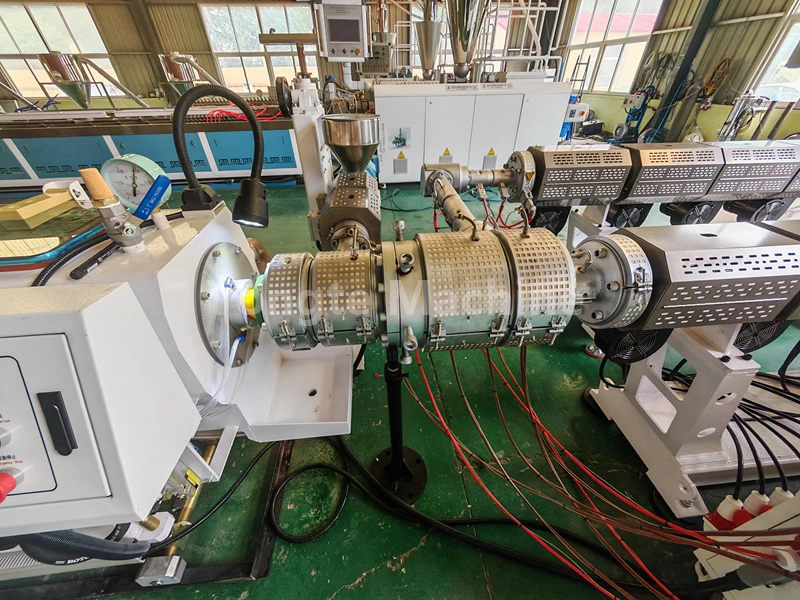

4. Molde especializado para tubo PPR: O molde é equipado com uma matriz de estrutura em forma de cesta ou espiral para garantir a extrusão uniforme do material.

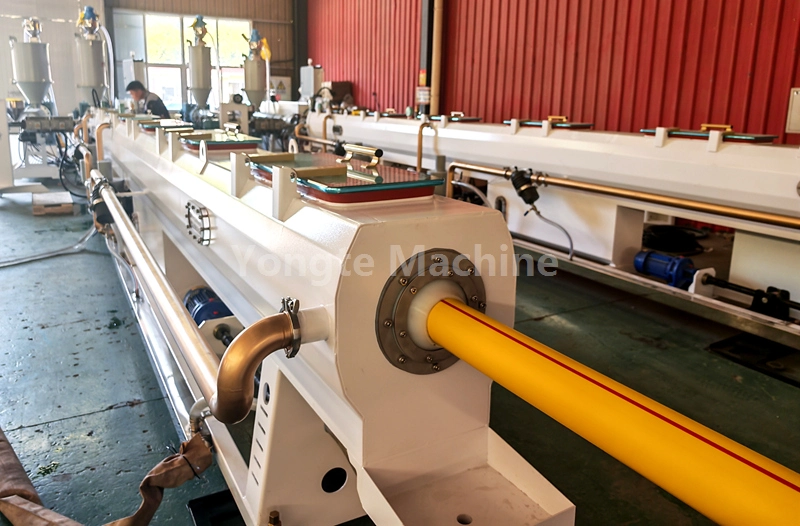

5. Tanque de calibração a vácuo: O branco do tubo passa por rápida calibração por meio de adsorção a vácuo para garantir precisão dimensional, com nível de vácuo variando de 0,06 a 0,08 MPa. O tanque é construído em aço inoxidável.

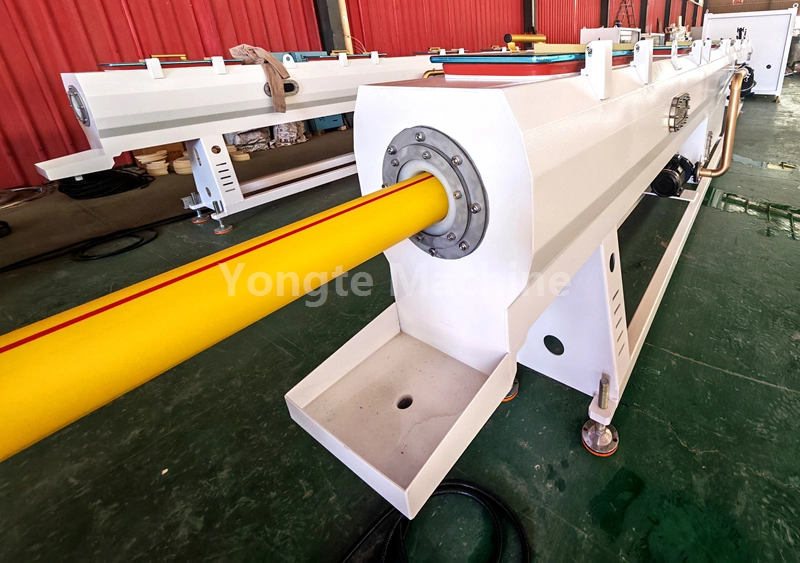

6. Tanque de resfriamento por spray: Equipado com tecnologia de resfriamento por spray de vários estágios, este tanque mantém a temperatura da água abaixo de 20 ℃ para garantir o resfriamento rápido e uniforme dos tubos. Construído em aço inoxidável, oferece excepcional resistência à corrosão e durabilidade para operação sustentada e estável.

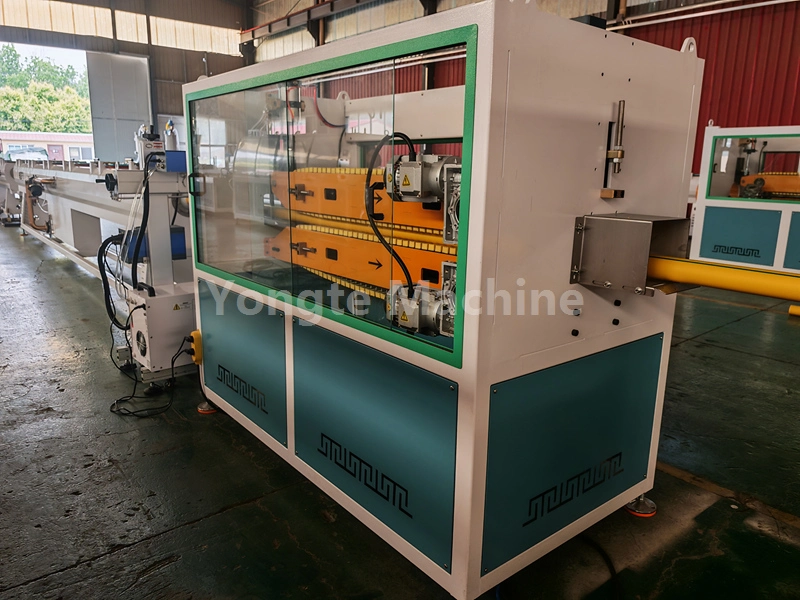

7. Máquina de tração pull-off: puxa tubos a uma velocidade consistente de 3-15 m/min para comprimento uniforme/produção estável. Equipado com sistemas de controle de precisão para manter uma tensão consistente, evitando deformações e garantindo precisão dimensional.

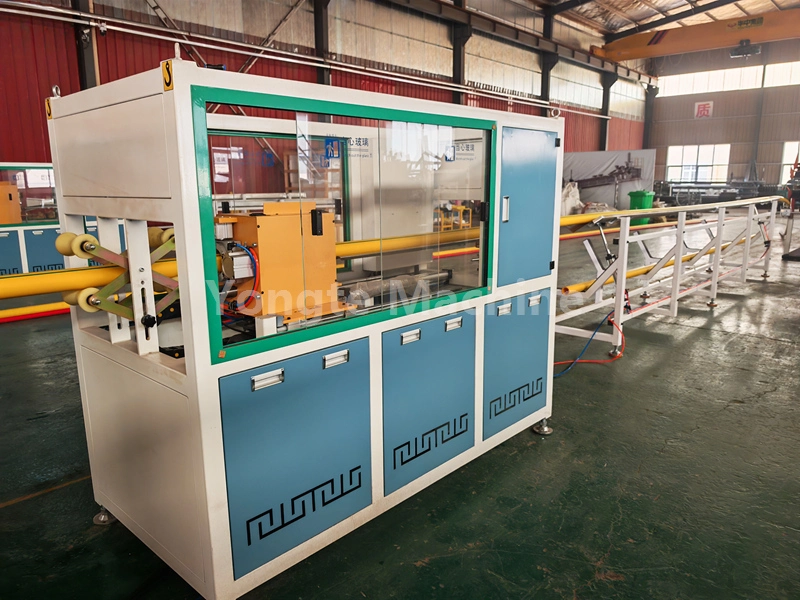

8. Cortador Planetário: O cortador permite corte automático, de comprimento fixo e sem lascas, com bordas lisas e sem rebarbas, otimizado especificamente para tubos PPR de pequeno a médio diâmetro. Seu mecanismo de corte preciso garante precisão de comprimento consistente e minimiza o desperdício de material durante a produção.

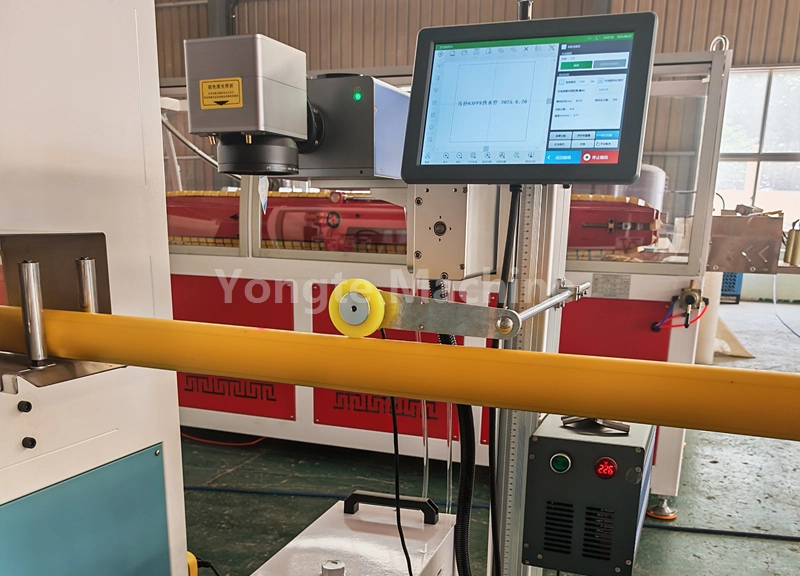

9. Máquina de impressão a laser: a máquina emprega tecnologia laser para exibir especificações do produto e informações do lote em tempo real, eliminando a necessidade de consumíveis.

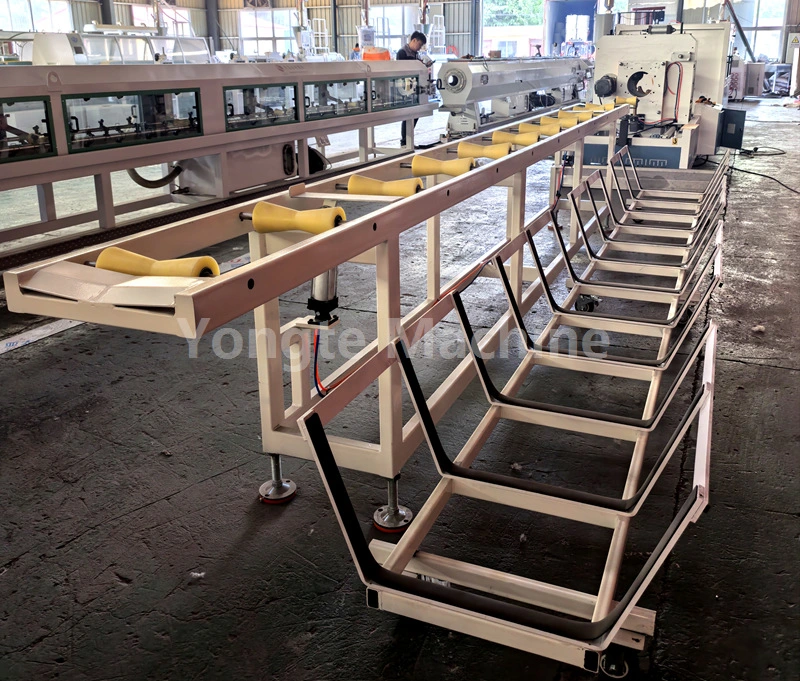

10. Rack de empilhamento: Empilha automaticamente tubos acabados de maneira organizada, com altura/contagem de camadas ajustáveis para diferentes comprimentos de tubo e necessidades de armazenamento. Sua estrutura robusta e design antiderrapante garantem empilhamento estável e fácil manuseio, aumentando a eficiência do armazenamento pós-produção.

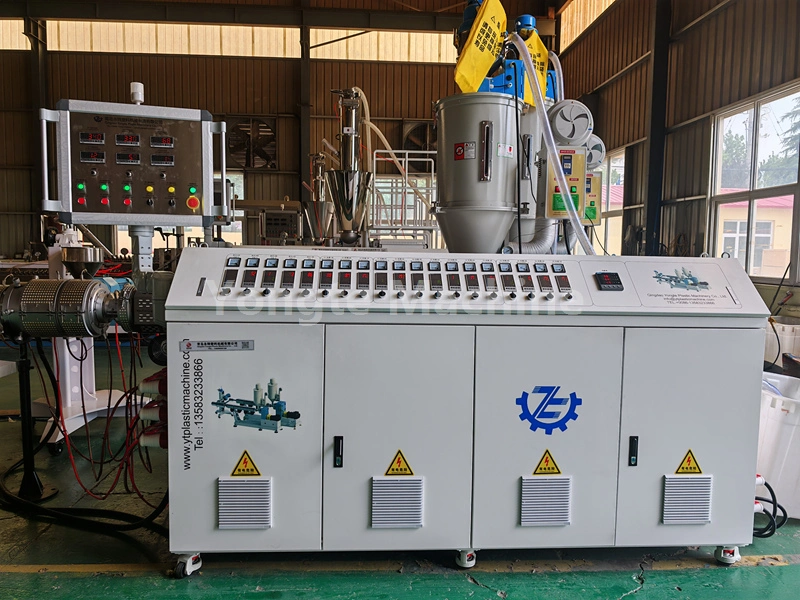

11. Sistema de Controle Elétrico: O sistema incorpora componentes elétricos de última geração, incluindo conversores de frequência ABB, contatores Siemens, controladores de temperatura Omron e servocontroladores Inovance.

Aplicação do produto

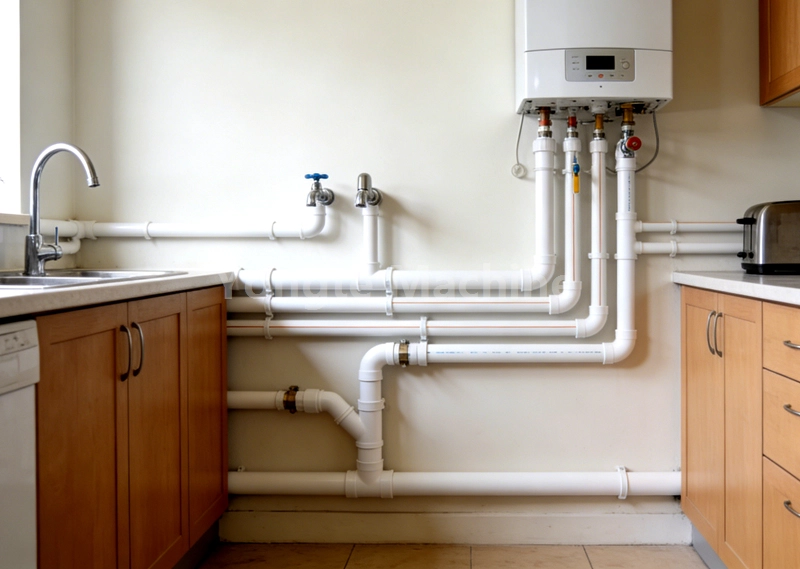

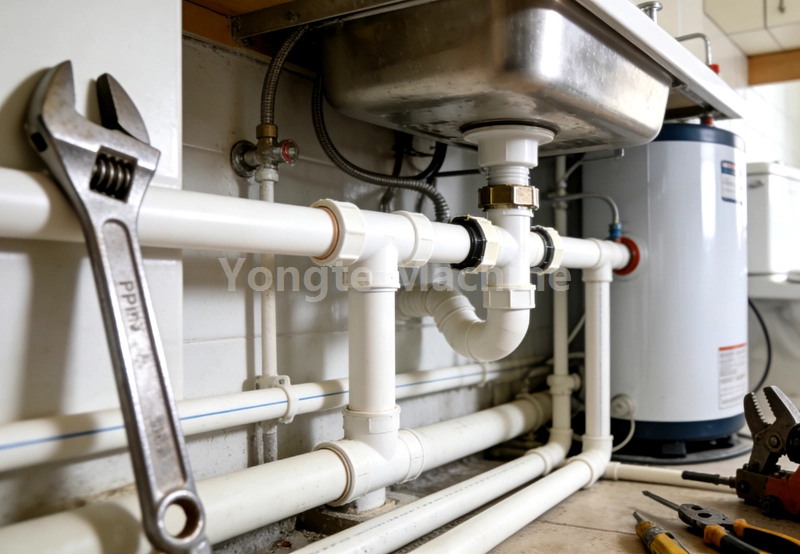

O tubo PPR (polipropileno copolímero aleatório), um tubo de plástico ecológico, durável e fácil de instalar, substituiu amplamente os tradicionais tubos galvanizados e de cobre. Suas principais vantagens - não tóxico, inodoro, resistente a altas temperaturas/corrosão e excelente isolamento térmico - tornam-no popular no abastecimento global de água, drenagem, aquecimento e transporte de fluidos industriais.
